箱式熱處理加熱爐實際保溫溫度和保溫時間偏差處理

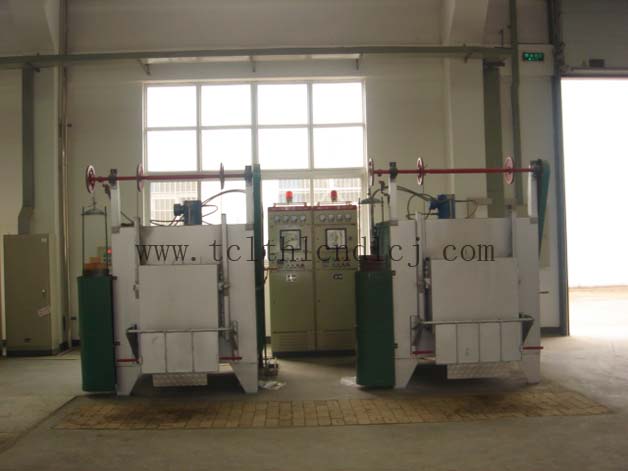

箱式熱處理加熱爐在工業生產中具有廣泛的應用，其主要應用于工件正火、淬火、退火及回火過程中的加熱，箱式加熱爐由于體積相對較大，且受測溫熱電偶的布置位置、加熱方式等影響，爐膛內的溫度均勻性較差，導致加熱過程中的實際保溫溫度和保溫時間同熱處理工藝要求的溫度及時間有所偏差。
在對箱式熱處理加熱爐進行加熱時，需預先設定加熱目標保溫溫度，當溫度到達目標保溫溫度時，通過加熱爐自身溫度儀表的PID調節加熱功率進入保溫階段。此時爐膛內的各點的溫度實際上并未達到目標保溫溫度，爐膛內各點的實際溫度與設定的目標保溫溫度存在較為明顯的差異。
利用箱式爐加熱時均預先設定工藝目標保溫溫度和保溫時間，對于爐膛內各點溫度的差異在工件保溫的時候并未考慮，或者只是在評定的工藝保溫時間的基礎上加一個時間經驗參數。該時間經驗參數完全來源于經驗，工藝執行的嚴格性較差。
此時，難以實現保溫階段的保溫時間同工藝時間的一致。由于爐膛內各點存在溫度差異，只是考慮了加熱爐本身的測溫熱電偶的溫度，當該熱電偶的溫度達到目標保溫溫度時，即開始計算保溫時間，而此時爐膛內其他位置的溫度并未達到目標保溫溫度，造成實際的保溫時間同工藝要求的保溫時間存在明顯的時間差。
為了解決現有技術中工件在箱式熱處理加熱爐中進行熱處理時，由于保溫開始時間和均溫開始時間的不同可能造成正火的保溫時間比工藝要求短（存在偏差）的問題,并且考慮均溫時間，可以從修正工件在熱處理爐中的保溫時間入手來處理。
箱式加熱爐實際保溫溫度和保溫時間偏差處理處理步驟：
1.在箱式熱處理加熱爐的有效加熱區內布置一定數量的測溫熱電偶；
2.在升溫過程中，當箱式熱處理加熱爐的溫度儀表顯示為設定溫度時，記錄該時間為保溫開始時間，此后間隔一定時間測定該加熱爐內所布置的測溫熱電偶的溫度，當各測溫熱電偶的溫度同設定溫度處于允許的偏差范圍內時，記錄該時間為均溫開始時間，并將均溫開始時間與保溫開始時間之間的時間差記為Δt；
3.則熱處理工藝實際執行的熱處理時間應為熱處理工藝評定的熱處理時間與時間差之和。
